冷庫散熱器、蒸發器、銅管、溫度控制器、電線、冷庫主機等合理的連接安裝才能使冷庫機組、制冷系統安全穩定的工作。

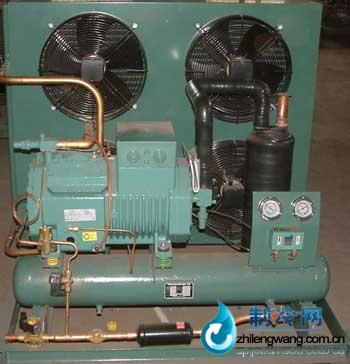

冷庫機組：
圖片1
制冷系統的安裝要點如下：
1 冷庫機組散熱器安裝
散熱器安放位置離冷庫機組越近越好，最好在冷庫機組偏上位，散熱器安裝位具備最佳散熱環境，吸風口不能對著其它設備出風口，特別是油性氣體，出風口不能短路及對著別處窗口(特別是居民窗口)和設備，離地應有 2M 高，安裝水平牢固。
2 冷庫機組安裝
冷庫機組位置離蒸發器越近越好，且易維修，散熱良好，如外移需安裝遮雨棚，冷庫機組位四角需要安放防震墊片，安裝水平牢固，不易被人碰著。
3 冷庫機組銅管排放
所有銅管需分別穿保溫管與同方向電線一起用空調扎帶一起包扎好，盡量走直管線并分段固定。
4 電線排放
所有電線除用空調扎帶扎好外，需用波紋軟管或走線槽穿管保護，溫度顯示導線盡量不與電線靠在一起排線。
5 冷庫制冷系統連接
因冷庫機組的冷凝器、蒸發器在廠里都經過打壓密封，因此開封時，都應有壓力，可查是否有漏，出廠銅管應兩頭有封塵措施，施工時也要注意隨時密封，以防水灰塵進入管內，冷凝器→冷庫主機→蒸發器，銅管連接以焊接方法，接口牢固美觀。
根據各用電電器性能配置導線，導線線徑達到要求，接頭牢固，需保護穿管則不能省，接電正確。導線進蒸發器接線盒孔，需硅膠密封，接燈如是 36V 電以上則需接地線，冷庫機組電柜內進電需三相五線制，要有可靠接地。
冷庫機組溫度控制器固定在冷庫天板上，探頭與溫度顯示探頭一齊穿入冷庫內蒸發器回風口，且懸空，冷庫機組化霜溫度控制器也固定在天板上，探頭另穿孔入冷庫內蒸發器回風口，探頭插入翅片中(不能靠近電熱管)。
如冷庫天板上無法上人，則把溫控及化霜溫控固定在冷庫內蒸發器后一角，所有接線處密封，其它同上。
平衡孔(均壓閥)，不要裝在顯眼處及出風口立板上，高度為冷庫立板上部下來 200MM 開孔。
所有貫穿冷庫庫板的部件，冷庫庫板與部件縫隙需用密封膠密封。
